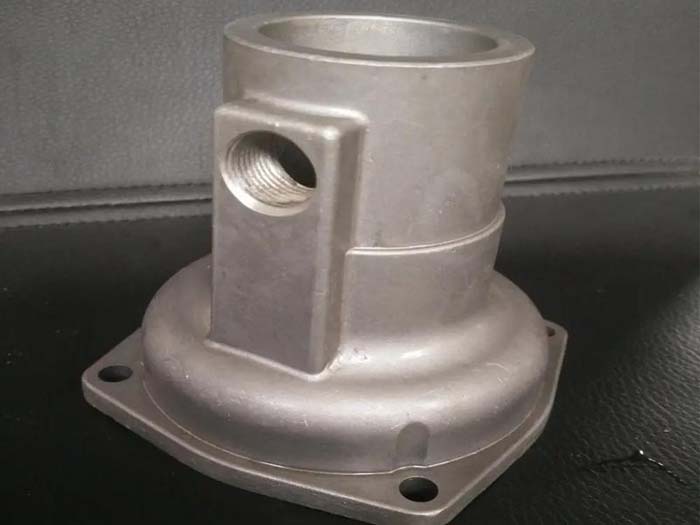

鋁鑄件表面出現(xiàn)氧化黑斑是生產(chǎn)中常見(jiàn)缺陷，多由熔煉雜質(zhì)、鑄造水汽、后期氧化、清洗殘留、存放環(huán)境潮濕引發(fā)，黑斑不僅破壞外觀，嚴(yán)重時(shí)會(huì)滲入表層造成密封滲漏，尤其泵體、閥體類承壓鋁件需要處理。
  預(yù)處理階段先區(qū)分黑斑類型：表層浮銹類黑斑僅附著表面，可采用機(jī)械清理去除；滲入材質(zhì)表層的深層氧化黑斑，需搭配化學(xué)脫膜鈍化處理。機(jī)械處理優(yōu)先選用干式拋丸，選用細(xì)粒度不銹鋼丸低速均勻打磨，清理氧化層與分型殘留，操作時(shí)控制拋射力度，避免鑄件薄壁變形、密封面尺寸受損。小件、精密密封區(qū)域可用細(xì)砂紙手工打磨，清理完成后吹掃干凈鋁粉粉塵，防止粉塵二次氧化生成黑斑。
  化學(xué)處理適合大面積深層黑斑，配置專用鋁件除氧化鈍化液，常溫浸泡3至8分鐘，溶解表層氧化鋁與黑斑雜質(zhì)，浸泡后立即用高壓清水沖洗兩遍，沖凈藥液殘留。沖洗完畢快速熱風(fēng)烘干，杜絕表面積水，水分殘留會(huì)短時(shí)間再次滋生黑斑。
  處理完成后需做防護(hù)阻斷二次氧化，外觀件可做噴砂+陽(yáng)極氧化，形成致密防護(hù)膜；液壓泵殼體等承壓工件做防滲浸滲處理，既能封堵微小針孔，又能隔絕空氣水汽，長(zhǎng)效抑制黑斑復(fù)發(fā)。短期存放噴涂防銹油，長(zhǎng)期倉(cāng)儲(chǔ)封裝防銹膜，放置于干燥通風(fēng)庫(kù)房，避免陰雨高濕環(huán)境堆放。
  生產(chǎn)端源頭管控可減少黑斑產(chǎn)生，熔煉時(shí)做好鋁水除氣除渣，模具充分預(yù)熱烘干，杜絕型腔水汽；鑄件脫模后及時(shí)清理，避免毛坯露天久置，整套流程配合，可從根本降低氧化黑斑出現(xiàn)概率，確保鋁鑄件外觀與密封性能達(dá)標(biāo)。
